1概述

    日常作業中觸及電力電纜通道越來越多，相應的規程標準、企業標準、文件要求也較多，今日進行一次整理，共享給各位。

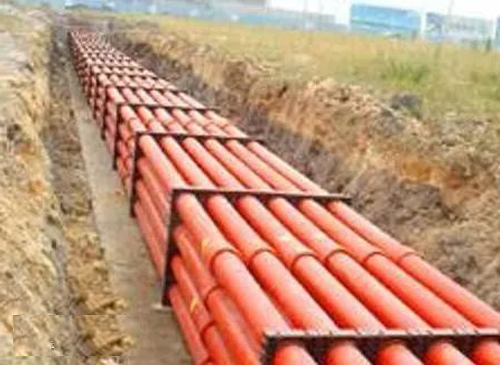

2排管接地電阻要求

    A) DL/T 5221-2016城市電力電纜線路規劃技能規則 4.4.2第7條

     設備在工井內的金屬構件皆運用鍍鋅扁鋼與接地設備銜接。每座工井應設置接地設備，接地電阻不該大于10Ω。

   B) 國家電網運檢〔2014〕354號 國家電網公司關于印發電力電纜通      道選型與建造輔導定見的告訴  (四)排管建造準則 第12條

作業井應設獨立的接地設備，接地電阻不該大于10Ω。

  C) Q/GDW 1864-2012 電纜通道規劃導則

    6.2.5 設備在作業井內的金屬構件皆運用鍍鎊扁鐵與接地設備銜接。每座作業井應設接地設備，接地電阻不該大于10Ω。

    綜上，排管工井接地電阻不該大于10Ω。

3電纜溝接地電阻要求

    A）國家電網運檢〔2014〕354號 國家電網公司關于印發電力電纜通道選型與建造輔導定見的告訴 （三）電纜溝建造準則 第3條

    電纜溝應合理設置接地設備，接地電阻應小于5Ω。

    B）Q/GDW 1512-2014 電力電纜及通道運轉保護規程

    5.6.3 c) 電纜溝應合理設置接地設備，接地電阻應小于 5Ω。

    綜上，電纜溝接地接地電阻應小于5Ω。

4地道接地電阻要求

   A）Q/GDW 11186-2014暗挖電纜地道規劃導則

    10.6.1電纜地道內應運用一個總的歸納接地網，其接地電阻一般情況下應契合公式(77)的要求：R≤2000/I   ————(77)

    式中：

    R——選用時節改變的最大接地電阻，Ω;

    I——核算用的流經接地網入地的最大短路電流，A。

    10.6.2歸納接地網規劃要求:

    a) 暗挖地道及作業井內，作業井機房接地設備應運用機房建筑物根底天然間反正梁內的2根以上主鋼筋或許埋在根底里的地下金屬，組成網格不大于5m×5m的機房地網，當機房建筑物根底有樁時，應將地樁內2根以上主鋼筋與機房接地設備就近焊接連通；

    b) 貫穿地道的金屬接地均壓帶（不小于50×5mm2鍍鋅扁鋼帶）彼此焊接連通。接地電阻答應最大值不宜大于4Ω；

    c) 接地體（線）的焊接應選用搭接焊，其搭接長度有必要契合《電氣設備設備工程接地設備施工及檢驗標準》GB 50169規則;

    d) 接地網在腐蝕性較強的區域宜選用鋼鍍銅或銅材。

    B）Q/GDW 11187-2014明挖電纜地道規劃導則

    10.7.1電纜地道內應運用一個總的歸納接地網，其接地電阻一般情況下應契合公式(36)的要求：R≤2000/I  ————(36)

    式中：

    R——選用時節改變的最大接地電阻，Ω;

    I——核算用的流經接地網入地的最大短路電流，A。

    10.7.2歸納接地網規劃要求:

    a) 明挖地道及作業井內，作業井機房接地設備應運用機房建筑物根底天然間反正梁內的2 根以上主鋼筋或許埋在根底里的地下金屬，組成網格不大于5m×5m 的機房地網，當機房建筑物根底有樁時，應將地樁內2 根以上主鋼筋與機房接地設備就近焊接連通；

    b) 貫穿地道的金屬接地均壓帶（不小于50×5mm2 鍍鋅扁鋼帶）彼此焊接連通，與地道內的支架等金屬部件應牢靠銜接，接地電阻答應最大值不宜大于4Ω；

    c) 接地體（線）的焊接應選用搭接焊，其搭接長度有必要契合GB 50169 規則；

    d) 接地網在腐蝕性較強的區域宜選用鋼鍍銅或銅材。

    C）DL/T 5221-2016城市電力電纜線路規劃技能規則 4.15.5 第7條：

電纜地道內的接地系統應契合下列規則：

    1）地道內的接地系統應構成環形接地網，接地網經過接地設備接地，接地網歸納接地電阻不宜大于1Ω，接地設備接地電阻不宜大于5Ω。

    2）地道內的金屬構件和固定式電器用具均應與接地網連通。接地電網運用界面應進行熱安穩校驗，且不宜小于40mm×5mm，接地網宜運用經防腐處理的扁鋼，在現場電焊搭接，不得運用螺栓搭接辦法。

   D）DL/T 5484 -2013 電力電纜地道規劃規程

    12.2.1 電纜地道內應運用一個總的歸納接地網，其接地電阻應契合式(12.2.1)要求，且不宜大于1Ω。

    R≤2000/I     (12.2.1)

    式中：

    R——選用時節改變的最大接地電阻，Ω;

    I——核算用的流經接地網入地的最大短路電流，A。

    12.2.2 歸納接地網規劃應契合下列規則：

    1    明挖地道及作業井內，作業井機房接地設備應運用機房建筑物根底天然間反正梁內的2 根以上主鋼筋或許埋在根底里的地下金屬，組成網格不大于5m×5m 的機房地網，當機房建筑物根底有樁時，應將地樁內2 根以上主鋼筋與機房接地設備就近焊接連通；

   2    非明挖地道(暗挖、盾構及頂管地道)內，應充分運用地道的初期支護錨桿、鋼架、鋼筋網或底板鋼筋作為接地設備。用作接地極的錨桿環向距離要求為2倍錨桿長度；接地錨桿與鋼筋網、鋼拱架或?qū)Ｓ铆h(huán)向接地鋼筋應牢靠焊接；地道底板鋼筋應構成一個1m×1m的單層鋼筋網。

   3     各接地設備均應經過銜接鋼筋(不大于φ16mm)每距離約30m與兩條貫穿地道的金屬接地均壓帶(不小于50×5鍍鋅扁鋼帶)彼此焊接連通。

   4    地道內兼有接地功用(含銜接)的結構鋼筋和專用接地鋼筋應滿意相應的標準要求。

   5     接地體(線)的焊接應選用搭接焊，其搭接長度有必要契合現行國家標準《電氣設備設備工程接地設備施工及檢驗標準》GB 50169的規則。

   6     接地網在腐蝕性較強的區域宜選用鍍鋅銅或銅材。

   7     地道接入發電廠、變電所內時，其歸納接地網應與發電廠、變電所接地網兩點及以上相銜接。

   8     規劃接地網時，應按現行行業標準《溝通電氣設備的接地》DL/T 621校驗觸摸電位差和跨步電位差。

    E）國家電網運檢〔2014〕354號 國家電網公司關于印發電力電纜通道選型與建造輔導定見的告訴 （二）地道建造準則 第6條

    電力地道內接地系統應構成環形接地網，發電廠、變電所進出線電力地道接地網應與發電廠、變電所接地網兩點及以上相銜接，接地設備的接地電阻應小于5Ω，歸納接地電阻應小于1Ω。

    F）Q/GDW 1864-2012 電纜通道規劃導則

    5.4.1 電纜地道內的接地系統應構成環形接地網，接地電阻答應最大值不宜大于1Ω。

    5.4.2 電纜地道內的金屬構件和固定式電器用具均應與接地網連通。

    5.4.3 接地網截面應進行熱安穩校驗，且不宜小于40×5mm²。

    5.4.4 接地網宜運用經防腐處理的扁鋼，在現場焊接搭接，不該運用螺栓搭接辦法。

     綜上，地道歸納接地網接地電阻不宜大于1Ω。
